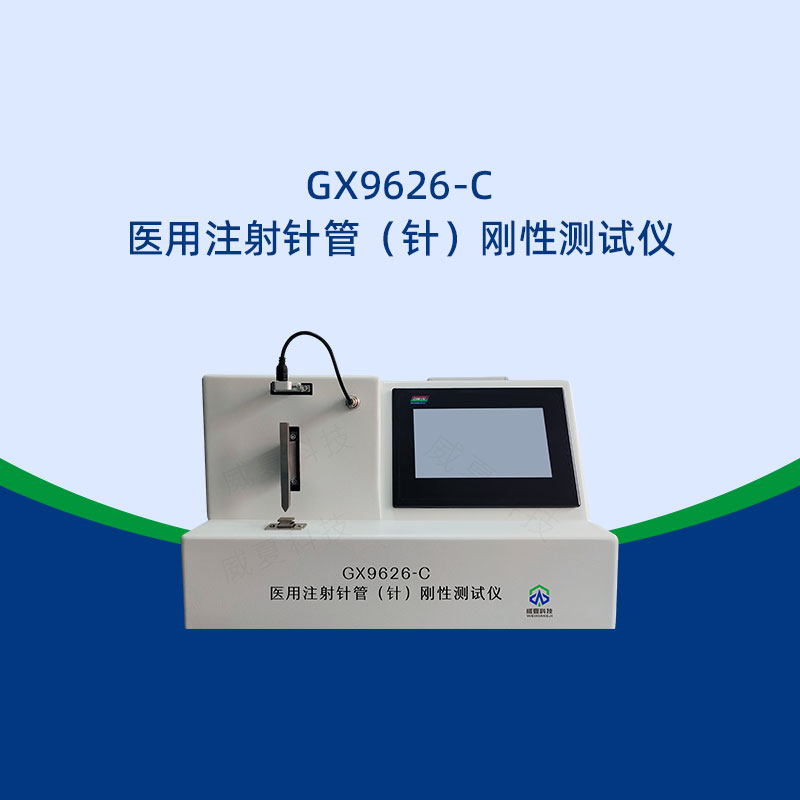

注射针刚性测试仪用于检测注射针抵抗弯曲的能力,以下是正确操作步骤:
测试前准备
1. 设备检查:检查测试仪外观是否有损坏,各部件连接是否稳固。确保电源正常连接,设备处于可开机状态。
2. 试样准备:选取需要测试的注射针,确保注射针外观无明显缺陷,如弯曲、变形等。
3. 环境要求:将测试仪放置在平稳、无振动的工作台上,测试环境温度保持在15℃ - 35℃,相对湿度在20% - 80%。
设备操作
1. 开机预热:接通电源,打开设备开关,等待仪器预热3 - 5分钟,使各部件达到稳定工作状态。
2. 参数设置:
- 选择测试模式:根据注射针的规格和测试标准,选择相应的测试模式。
- 设定弯曲角度:依据测试要求,通过控制面板设定注射针的弯曲角度。
- 设置测试速度:根据标准或实际需求,设置合适的加载速度,一般为10 - 30mm/min。
3. 安装试样:
- 将注射针的针座固定在测试仪的夹具上,确保注射针轴线与夹具的中心线重合,且固定牢固,防止测试过程中发生松动。
- 根据注射针的长度,调整夹具的位置,使注射针的自由端伸出夹具一定长度,该长度需符合测试标准要求。
测试过程
1. 启动测试:确认试样安装无误和参数设置正确后,点击“开始测试”按钮。测试仪的加载装置会以设定速度对注射针施加力,使其逐渐弯曲。
2. 数据记录:在测试过程中,测试仪会实时显示注射针所受的力和弯曲位移等数据。密切观察数据变化,当注射针达到设定的弯曲角度时,测试仪自动记录此时的力值,该力值即为注射针在该弯曲角度下的刚性力。
测试结束
1. 停止测试:测试完成后,点击“停止”按钮,加载装置停止动作。
2. 取出试样:小心松开夹具,取出测试后的注射针。
3. 数据处理与报告:记录测试数据,并按照相关标准或要求进行数据处理,如计算平均值、标准差等。根据处理后的数据编制测试报告。
4. 设备清理与关机:清理测试仪上残留的杂质,关闭设备电源,整理好测试场地。
